在现代家庭和工程布线中，弱电线缆承担着信号传输的关键角色。其中音视频线是极为常见的一类，用于传输音频和视频信号。本文将带您认识几种常见的音视频弱电线缆，并附上简要的产品结构图说明，帮助您更好地理解和选型。

一、音视频线的常见种类

1. 同轴电缆（用于视频传输）
同轴电缆是模拟视频监控和有线电视系统中使用最广泛的线缆。其结构从内到外依次为：中心铜导体、绝缘层、金属屏蔽网（编织层）、铝箔屏蔽层和外护套。中心导体传输信号，绝缘层隔离，双层屏蔽（编织+铝箔）有效抵御电磁干扰，保证视频信号质量。常用的型号有SYV 75-5、SYV 75-3等（75代表阻抗75Ω，-5代表线径约5mm）。结构简单、成本低、传输距离较长，但仅能传输视频信号，如需音频需另配线缆。

产品结构图：

中心铜导体 ── 绝缘层 ── 铝箔屏蔽 ── 编织屏蔽 ── 外护套
(铜芯)       (PE)      (铝箔)      (铜网)      (PVC)

2. 音频线（用于音频传输）
音频线通常由两根绝缘导线（多股铜丝）组成，外加屏蔽层和护套。 shielding用于减少噪声干扰。常见的音频线包括：

• 非屏蔽双绞线（UTP）：如RCA音频线，一般用于短距离连接，左右声道各用一根。
• 屏蔽双绞线（STP）：如话筒线、工程音频线，带编织屏蔽层，抗干扰能力更强。

产品结构图（以屏蔽音频线为例）：

导体（多股铜丝） ── 绝缘层 ── 填充 ── 铝箔屏蔽 ── 编织屏蔽 ── 外护套
(红/白或透明)      (PE)     (棉线)    (铝箔)      (铜网)      (PVC)

对于RCA音频线还可以采用同轴结构，中心导体传输信号，外层屏蔽作为地，但一般用于非平衡传输，传输距离较短。

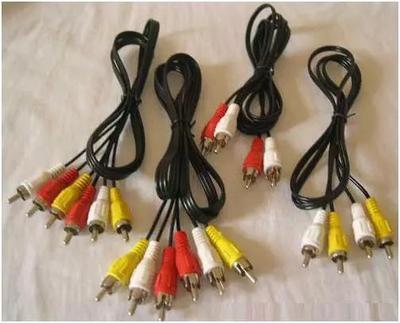

3. 复合音视频线（AV线）
复合音视频线将视频同轴线和音频线组合在一起，常见的有3RCA（视频+左右声道）。其内部结构为：一根同轴电缆（视频）和两根音频线，外加总屏蔽和护套。适合短距离连接设备，如DVD与电视。

产品结构图（以3RCA为例）：

视频同轴线：中心铜导体 ── 绝缘 ── 屏蔽 ── 外护套（黄色）
音频线1  ：多股铜丝 ── 绝缘 ── 屏蔽 ── 外护套（白色）
音频线2  ：多股铜丝 ── 绝缘 ── 屏蔽 ── 外护套（红色）

外部可能独立或集成为一条线缆。

4. HDMI线（高清晰度多媒体接口）
HDMI线传输数字音视频信号，结构复杂。内部包含4组TMDS差分对（用于视频和音频）、DDC/CEC等控制线、电源线以及屏蔽层。每组差分对由两根绝缘线和地线组成，整体采用铝箔和编织多层屏蔽。HDMI线支持高分辨率视频和多声道音频，即插即用，是目前主流的高清连接线。产品结构如图层所示：

外护套 ── 编织屏蔽 ── 铝箔屏蔽 ── 四组差分对（带独立屏蔽和地线） ── 填充物

虽然HDMI外形不同于以上线缆，但内部仍属多芯屏蔽电缆结构。

二、结构与选型要点
选择音视频线时需考虑：

• 信号类型（模拟/数字）
• 传输距离（同轴适合长距离，HDMI适合短距离）
• 屏蔽和干扰环境
• 接口类型（RCA、BNC、HDMI等）

了解线缆的内部结构有助于判断质量：例如屏蔽层密度、导体材质和是否独立屏蔽。对于数字信号如HDMI，线材质量尤其关键，劣质线可能导致无法识别或闪屏。

综上，弱电线缆虽然外表相似，但内部结构和适用场景大不同。正确认识音视频缆可以提升工程可靠性和视觉体验。若项目需要长距离传输数字信号，也可考虑光纤HDMI等特殊品种。
